sábado, 28 de noviembre de 2015

Instalación fotovoltaica para MoDULoW Twin

Con ayuda del aplicativo web de http://calculationsolar.com/es/ vamos a realizar el dimensionado de una instalación fotovoltaica para un MoDULoW modelo Twin, formado por un módulo con salón y cocina y por otro módulo con dormitorio y aseo (30 m2).

El aspecto inicial de dicho aplicativo web es el siguiente:



En primer lugar, utilizamos el mapa del aplicativo para obtener las coordenadas de la ubicación de la instalación (por ejemplo, Castiello de Jaca):


A continuación, definimos las necesidades energéticas de electricidad en electrodomésticos, indicando los equipos, sus potencias y las horas previstas de uso:





El siguiente paso es hacer lo mismo con las necesidades energéticas para iluminación.  Es este caso, suponemos 25 leds de 4 W cada uno, que se utilizan un total de 4 horas al día:


Después se indica la previsión de la ocupación del MoDULoW para cada mes del año, así como la inclinación de los paneles (40º) y su orientación con respecto al Sur (0º):


Ahora se pulsa en "Calcular" para obtener una primera propuesta de componentes, que iremos ajustando según corresponda:

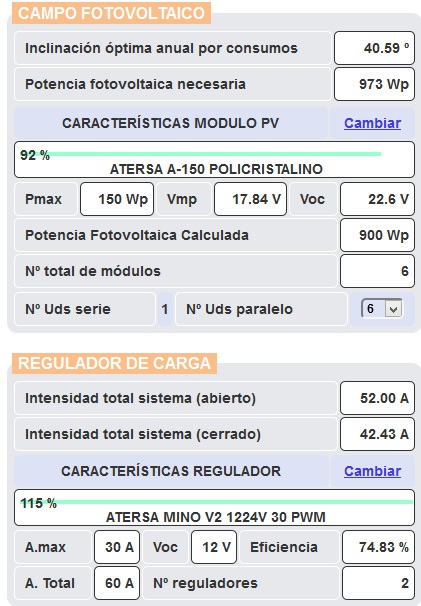

Indicaremos un voltaje de producción de 12 voltios, con lo que la potencia fotovoltaica necesaria es de 973 watios pico.  Elegimos el modelo de panel  policristalino de ATERSA A-150 de 12 V y, montando 6 paneles, obtenemos 900 watios pico (92% de lo previsto inicialmente), que se da por aceptable.

Seguidamente, elegimos el sistema de regulación de carga.  Como la intensidad previsa en el campo de paneles es de 52 amperios, obtamos por montar 2 reguladores de 30 amperios cada uno, lo que suponen un total de 60 amperios.

A continuación, se van a elegir las baterías para el almacenamiento de la energía producida por los paneles:



Se establecen 3 días de autonomía y una profundidad de descarga del 60%, por lo que la capacidad de las baterías debe ser de 1704 amperios·hora.  Por ello, se elige una batería de 1620 A·h, compuesta por 6 vasos de 2 voltios cada uno, conectados en serie (en total 12 voltios).

Y, para finalizar, se elige el inversor para convertir el voltaje de 12 voltios al de uso a 230 voltios.  Como la potencia pico prevista en los equipos de consumo es de 1019 W, se elige un modelo de 1200 watios de potencia continua.

Para estimar el presupuesto final, consultamos la tarifa catálogo de ATERSA (http://www.atersa.es/img/2015112515195.pdf), con el siguiente resultado:



6 ud panel cristalino 150 Wp, 12Vn. 228 euros x 6 = 1368,00 euros
2 ud regulador MINO V2, 12/24 V, 30 A 51,50 x 2 = 103,00 euros
1 ud batería 6 vasos de 2V 1650 Ah. 3163 euros
1 ud inversor 1500 12V 872 euros
1 ud bancada baterías 12V 263 euros
6 ud juego soportes aluminio panel A-150 73 euros x 6 = 438 euros
Total= 6207 euros

Como vemos, se trata de una inversión razonable, ya que nos permite una total autonomía de la red eléctrica tradicional.





























martes, 10 de noviembre de 2015

MoDULoW en la Feria de Muestras de Zaragoza Oct-2015

La Feria se celebró desde el 11 al 18 de octubre.  Se trata de una feria de carácter general con temáticas muy diversas.  En ella estuvimos presentes con nuestro MoDULoW modelo Twin, que es una vivienda modular móvil.

¿Qué significa que es modular? Que puede configurarse la distribución y la superficie que se quiera partiendo de módulos base de 2,5 m x 6 m cada uno, es decir de 15 m2.  Además pueden añadirse módulos cuando se necesiten para ampliar el espacio o cuando se disponga de presupuesto. En concreto, el modelo Twin está formado por 2 módulos, por lo que dispone de 30 m2.  Consta de los 4 espacios necesarios en una vivienda tradicional:  cocina, salón, dormitorio y aseo.

Además estos espacios son transformables, al dotarles siempre de una doble función.  Por ejemplo, el salón es dormitorio al disponer de sofá-cama y el dormitorio es sala de estar o sala de juegos, ya que la cama es abatible y queda recogida durante el día.

¿Qué significa que es móvil?  Pues que puede ser transportado de forma sencilla.  Cuando nos cansamos de un lugar, podemos desmontarlo en módulos y transportarlos en un camión (sin necesidad de recurrir a un transporte especial) hasta otro sitio, donde se montará rápidamente para que podamos disfrutar de ese nuevo lugar.  Eso nos permitirá potenciar nuestro Espíritu Nómada.

Nos ha sorprendido sobre todo la buena acogida del modelo y los agradables comentarios que hemos recibido de los visitantes. ¡Hemos estimado que se han recibido más de 2000 visitas!  Muchas gracias a todos los que ya habéis pasado por el stand, por vuestros comentarios y opiniones y por vuestra compañía.


Aquí podéis ver algunas de las espectaculares fotos realizadas por nuestro fotografo profesional www.santiagoamo.es.
